本文是以德立云AG1系列门禁产品为背景，针对客户购买了该产品而又不知道如何安装接线的情况，才有了写这篇文章的动机，希望本篇文章能够为客户解答疑惑。

需注意的是本方案布线要求：接220V交流电，必须选用2*1.0平方毫米(或1.0以上)电源线。

门禁系统一般由供电电源、门禁机、电锁、门磁、开门按钮、工作电脑、桌面读卡器等组成，下面我们来了解下详细的接线与安装。

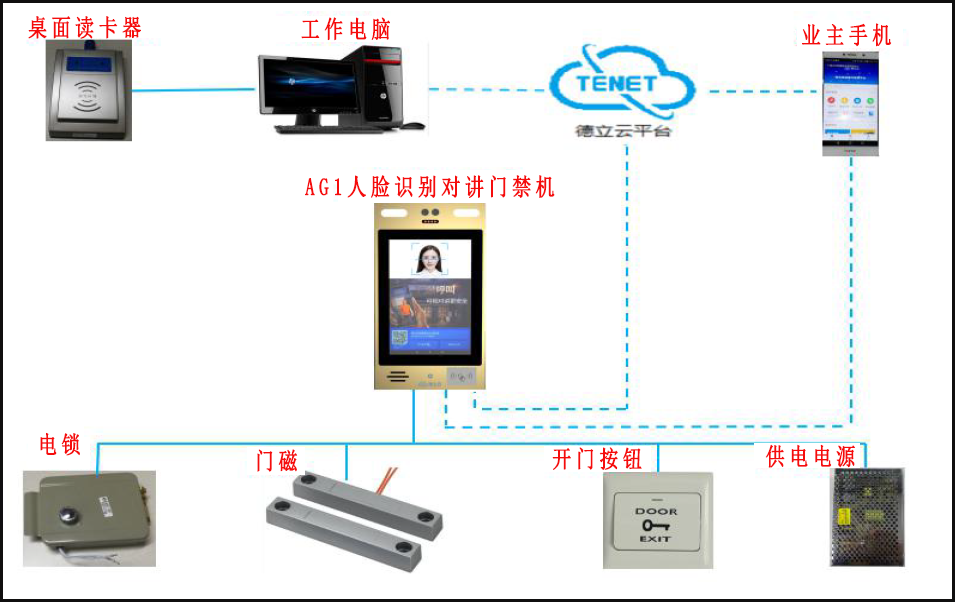

AG1门禁应用拓扑图

先给门禁电源接220V的电，我手里那两条红色的就是接交流220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，因为它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。

门禁电影接线图

接好220V电压后我们先来看看门禁电源的接线端口，大家仔细看下图：

门禁电源接线端子

大家会看到有7个接线端子，NC跟GND接电磁锁的V+和V-，NO、+12V跟GND接电机锁，GND跟PUSH接开门信号，接开门按钮都可以。后面是接对讲，这里不讲。

磁力锁整套接线图

下面先接电磁锁，电磁锁就红黑两根线，如下图：

电磁锁接NC跟GND

红色线接NC，黑色线GND，螺丝一拧接上去就可以了。下一个我们接AG1人脸识别对讲门禁机(下面简称门禁机)，把门禁电源跟门禁机用四芯线连接，门禁电源12V接门禁机12V，门禁电源GND接门禁机的GND和COM1，门禁电源PUSH接门禁机NO1。如下图：

接下来我们来接开门按钮，我用网线绿和白绿来当信号线。开门按钮线不分正负，随便接。如下两图：

开门按钮背面

开门按钮正面

接下来，我们找到门禁电源这里的按钮线，GND跟PUSH，与开门按钮这头接好就可以了。

开门按钮这头接的是GND跟PUSH。

这就接好了，给大家看看整套磁力锁接线图，如下图：

整套磁力锁接线图

电机锁整套接线图

讲完电磁锁，下面讲如何接电机锁，电磁锁相比电磁锁接线复杂些，电机锁接门禁电源有四根线，分别是：门禁电源NO接电机锁L+，门禁电源12V接电机锁V+，门禁电源GND接电机锁V-跟L-，如下图：

接下来电机锁剩余接线图，与电磁锁接线图一模一样，这里就不再赘述，将整套电机锁接线图放出，如下图：
